Основные операции холодной листовой штамповки металла

Главная страницаМеханическая обработка металлаОсновные операции холодной листовой штамповки металла

Операции листовой штамповки:

  • разделительные, при которых одна часть металла отделяется от другой;
  • формоизменяющие, при которых без разрушения заготовок изменяется их форма;
  • комбинированные, при которых сочетаются разделительные и формоизменяющие переходы обработки;
  • штампосборочные, при которых механически соединяют отдельные листовые штампованные детали.

К разделительным операциям относятся:

  1. Отрезка — полное отделение части заготовки по незамкнутому контуру.
  2. Разрезка — разделение заготовки на части по незамкнутому контуру.
  3. Вырубка — разделение заготовки по замкнутому контуру для получения плоского полуфабриката или детали с заданным наружным контуром.
  4. Пробивка — образование в заготовке сквозных отверстий с удалением материала в отход.
  5. Обрезка — отделение от .детали технологического отхода .
  6. Надрезка — неполное отделение части заготовки. Проколка — образование сквозных отверстий в листовой заготовке без удаления материала в отход.
  7. Зачистка — удаление мелких неровностей и шероховатостей по внутреннему или наружному контуру полуфабриката после вырубки или пробивки для получения точных размеров детали и малой шероховатости поверхности.
  8. Просечка – изготовление изделий из неметаллических листовых материалов разрубанием их по замкнутому контуру.


К формоизменяющим операциям листовой штамповки относятся: гибка, вытяжка, вытяжка с утонением, отбортовка, закатка, ротационная вытяжка, раздача, обжим, рельефная формовка, правка и некоторые другие.

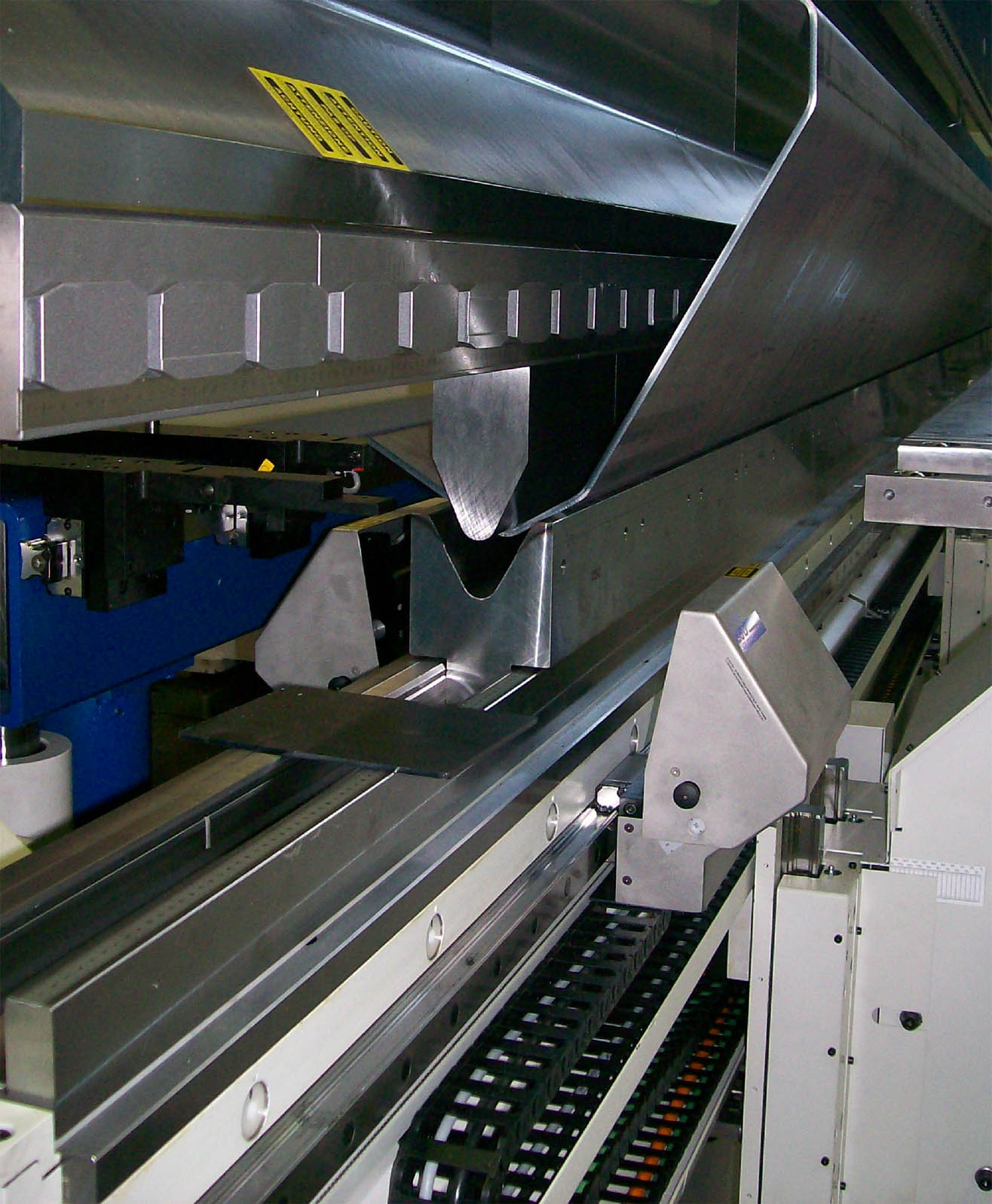

Гибка.
При гибке слои металла, расположенные у внутренней поверхности, в месте сгиба сжимаются, а слои, расположенные со стороны матрицы, растягиваются в продольном направлении. В поперечном направлении наблюдается обратная картина. Поэтому форма поперечного сечения нешироких и достаточно толстых полос при гибке в месте изгиба искажается. Слой заготовки, который при гибке не испытывает ни растяжения, ни сжатия, называется нейтральным. Для получения точных размеров гибку заканчивают калибрующим ударом, обеспечивающим полное прилегание заготовки к пуансону.

Вытяжка.
Посредством вытяжки из плоской заготовки можно получить полое изделие. Наиболее распространена вытяжка круглых изделий, но этим путем получают также изделия как прямоугольной, так и весьма сложной формы.

Формовка.
Посредством формовки предварительно вытянутой заготовке придают окончательную форму изделия. Формовку применяют в случаях, когда требуемая сложная форма изделия не может быть получена обыкновенной вытяжкой.
